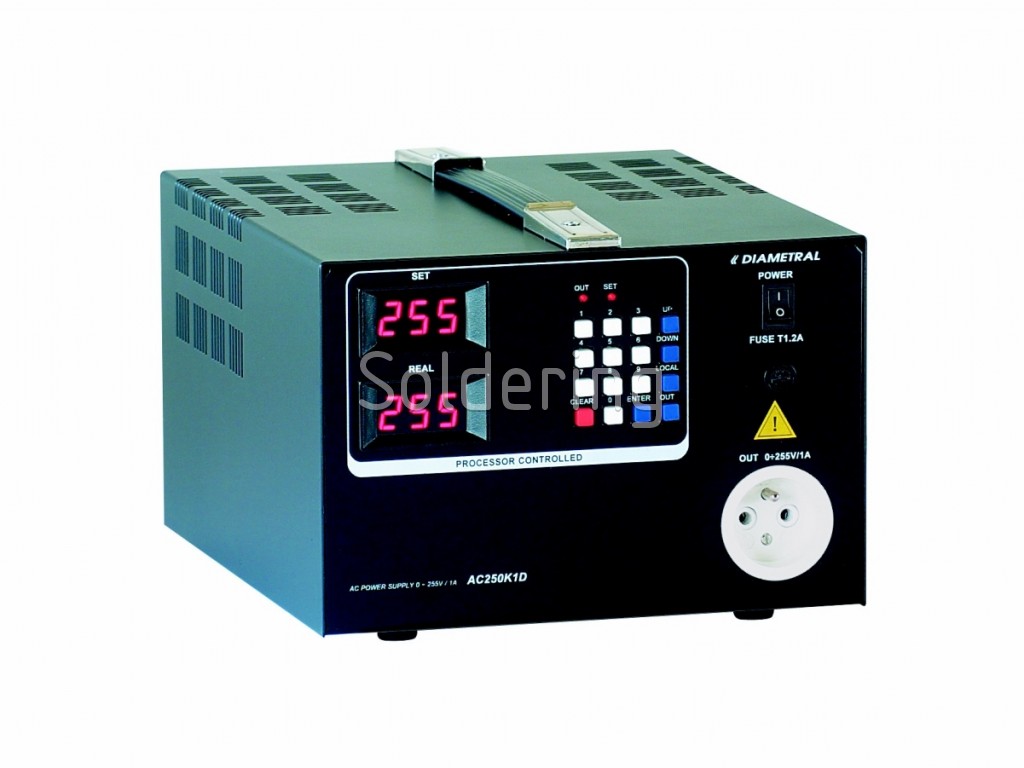

51019 Střídavý zdroj AC250K1D-S-C-BL

Procesorem řízený stabilizovaný střídavý zdroj AC250K1D-S najde uplatnění především všude tam, kde je nutno napájet různá zařízení střídavým stabilizovaným napětím 0V÷255V/1A. Jeho vlastnosti ocení zejména vývojoví technici, opraváři spotřební elektroniky, výrobní podniky a v neposlední řadě také odborné školy.

Výstupní napětí se získává transformací síťového napětí 230V/50Hz odděleným transformátorem. Díky tomu má výstupní napětí čistý sínusový průběh 50Hz. Minimální změna napětí je 1V. Zdroj je navíc vybaven omezením maximálního napětí pod heslem, ukládáním stavů zdroje před vypnutím a jejich opětovné vyvolání po zapnutí.

Ovládání zdroje se provádí pomocí klávesnice umístěné na čelním panelu přístroje nebo pomocí osobního počítače.

Zdroj je vybaven rozhraním RS232 a dodávaným software D-control lze zdroj řídit z počítače. Pomocí D-View lze neomezeně definovat procesy závislé na čase a napětí.

Nastavená a změřená hodnota napětí se zobrazuje na samostatných třímístných displejích LED.

Popis funkce:

Po zapnutí síťového vypínače se na všech displejích zobrazí 888 a na výstup zdroje není přivedeno žádné napětí.

Po dvou vteřinách se displeje přepnou do provozního režimu, na kterých se zobrazí nejprve údaj jestli je stabilizace zapnuta/vypnuta (StA ON/OFF), aktivují se všechny funkce zdroje, což je indikováno krátkým akustickým signálem a výstupní napětí se automaticky nastaví dle aktuální konfigurace zdroje.

Při zmáčknutí jednoho z tlačítek "1 - 0" se na displeji zobrazí zvolená hodnota a zároveň se rozbliká červená kontrolka "SET", která signalizuje režim nastavování výstupního napětí. Nastavená hodnota se potvrdí zmáčknutím tlačítka "ENTER", LED přestane blikat a na výstup, je-li zapnut, se přivede požadované napětí. Opravu špatně zvoleného údaje lze provést tlačítkem "CLEAR", ještě před potvrzením tlačítkem "ENTER". Zapnutí výstupu je indikováno červenou kontrolkou "OUT".

Požadované napětí lze změnit také tlačítky UP a DOWN. Při jejich zmáčknutí se ihned provádí snižování či zvyšování napětí po 1V. Zmáčknutí jakéhokoliv tlačítka je signalizováno krátkým pípnutím.

Dlouhým stiskem tlačítka "CLEAR" je vyvoláno nastavovací menu, v kterém lze ovlivnit chování zdroje v různých situacích:
StA Stabilizace
tOL Tolerance stabilizace v rozsahu 1 ÷ 9V (hysterese)
SL Save Last - uložení poslední nastavené hodnoty napětí (ANO/NE)
OUT Připínání výstupu po zapnutí zdroje (ANO/NE)
VAL Value - nejvyšší povolená hodnota napětí, která půjde nastavit v rozsahu 1 ÷ 255V
CHP Change password - změna čtyřmístného hesla pro speciální funkce

VÝZNAM FUNKČNĺCH PRVKŮ:

Tlačítky "1 - 0" se nastavuje požadované výstupní napětí ve voltech.
Tlačítko "CLEAR" vynuluje displej po zadání špatné hodnoty napětí nebo aktivuje menu - viz. výše.
Tlačítkem "ENTER" se potvrdí nastavené napětí.
Tlačítky "UP" a "DOWN" se mění požadované napětí po 1V. Delší stisk tlačítka způsobí rychlé krokování napětí. Dosažená hodnota se ihned přepisuje na výstup.
Tlačítko "LOCAL" odpojuje komunikaci s nadřazeným počítačem.
Tlačítkem "OUT" se připojí nebo odpojí nastavené napětí na výstupní svorky.

Střídavý zdroj obsahuje displej nastavené hodnoty, displej skutečného napětí na výstupu a dvě kontrolky::
červená LED "OUT" svítí - výstup je připojen
červená LED "SET" bliká - nastavené napětí není potvrzeno
červená LED "SET" svítí - nastavené napětí je potvrzeno
