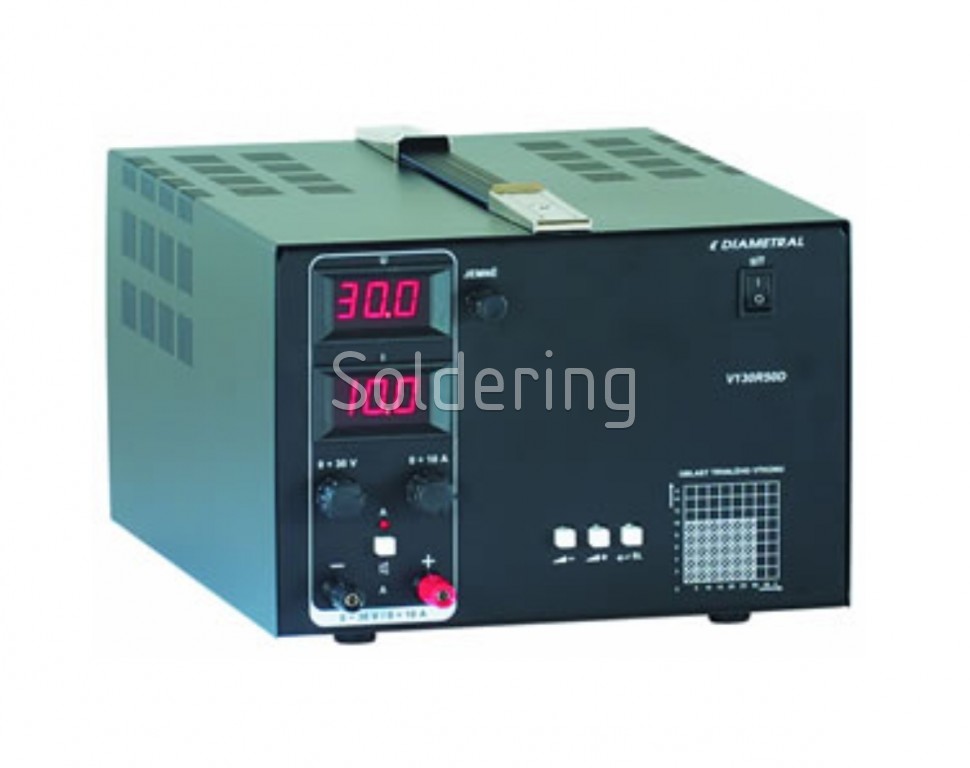

51036 Laboratorní zdroj V140R50D-BL

Laboratorní zdroj V140R50D je určen do každé profesionální i amatérské laboratoře. Jeho vlastnosti ocení zejména vývojoví technici, opraváři spotřební elektroniky, výrobní podniky a v neposlední řadě také odborné školy.

Je vybaven jedním zdrojem s plynulou regulací napětí v rozsahu 0 ÷ 40V s možností nastavení omezení proudu od 0.1 ÷ 10A. Je vybaven měřicími přístroji jak pro napětí, tak i pro proud. Indikace omezení proudu je provedena blikající desetinnou tečkou na proudovém měřicím přístroji a přerušovaným zvukovým signálem. Tento zvukový signál lze dle potřeby vypnout. Výstup zdroj je ovládán samostatným tlačítkem s kontrolkou pro jeho jednoduchou obsluhu. Díky tomu není nutno vypínat celý laboratorní zdroj při práci.

Proti tepelnému přetížení je vybaven teplotním čidlem a ventilátorem, který v případě potřeby chladiče výkonových prvků ochladí na přijatelnou hodnotu. Zároveň je vybaven tepelnou bezpečnostní pojistkou, která v případě poruchy ventilace odpojí výstup od zdroje, překročí-li teplota chladičů 90°C. Transformátor je dostatečně dimenzován pro trvalou dodávku maximálního výkonu do zátěže.

Celá elektronika je umístěna v robustním kovovém šasi s povrchovou úpravou Comaxit - černá barva RAL 9005.

Popis funkce:

Po zapnutí síťového vypínače se na všech displejích zobrazí 888 a roztočí se ventilátor (uživatelský test). Na výstup zdroje není přivedeno žádné napětí. Po dvou vteřinách od zapnutí síťového vypínače je zdroj připraven k použití a aktivuje se ovládání výstupu zdroje. V případě, že je ovládací tlačítko výstupu ve stavu "ON", tak je přivedeno na výstup napětí. Touto funkcí je laboratorní zdroj vybaven pro ochranu připojeného zařízení proti případným napěťovým špičkám vznikajících při startu. Na napěťovém displeji se zobrazí nastavená hodnota výstupního napětí a na proudovém displeji i případný odebíraný proud. Ventilátor se přestane točit a je vydán krátký akustický signál. Přítomnost napětí na výstupu je indikováno kontrolkou. Napětí regulovatelného zdroje lze plynule nastavit v rozmezí 0 ÷ 40V pomocí dvou potenciometrů - HRUBĚ a JEMNĚ. Požadované proudové omezení se nastavuje jedním potenciometrem. Začne-li zdroj proudově omezovat, je tato skutečnost signalizována blikající desetinnou tečkou na proudovém displeji regulovatelného zdroje a zároveň přerušovaným zvukovým znamením. Zvukové znamení lze dle potřeby vypnout. Je-li zdroj tepelně přetížen, sepne se automaticky ventilátor chladičů.
