Kontinuální monitor ESD událostí s Modbus výstupem, CTC034-031-5-WW
Obj. číslo:
101006403
Výrobce:
Kategorie:
Dostupnost:
3 týdny
přímý dovoz z Anglie
◄
►
- Nepřetržité sledování ESD událostí a izonizace.
- Detekuje a měří ESD události, elektrostatické pole a ionizační výkon.
- Modbus výstup pro použití s programem Static Management Program (SMP).
- Údaje shromážděné SMP zahrnují počet ESD událostí a napětí, pole statického napětí a časy ionizačního vybití.
- Páry se světly a bzučáky pro větší viditelnost.
- Ověřuje rovnováhu napěťového vyrování kritických ionizátorů se specifikací < ± 5 V.
- Identifikuje problematická prostředí a kvalifikuje nástroje pro práci se zařízeními citlivými na ESD.
- Použijte modul CTC118-6FT a CTC118-10FT pro detekci ESD událostí uvnitř pecí pro povrchovou montáž.
- Napájecí adaptér 100 - 240 VAC s výměnnými konektory.
- NIST kalibrováno.
Technická specifikace
Napájení:
- Napájecí adaptér: 100 - 240 VAC, 50/60 Hz.
- Výstup: 12 VDC @ 1,5 A.
- Polarice výstupní zdířky: střední pozitivní.
- Výstupní zdířka: 5,5 mm O.D x 2,1 mm I.D x 9,5 mm L.
Monitor ESD událostí:
- Měření: velikost ESD událostí.
- Práh ESD události: 80 dBµV (výchozí nastavení).
- Surový vstupní signál: 60 dBµV (~ 1 mV) až 134 60 dBµV (~ 5 V).
- Filtrační funkce: ESD.
Monitor statického napětí:
- Měření: statické napětí - změny v elektrostatické poli.
- Statické napětí: 12,5 V, 100 V, 250 V, 500 V, 1000 V.
- Rozsah nastavení: inteligentní koeficient přizpůsobení.
- Výstup: analogový: 4 - 20 mA, digitální: RS485.
Monitor ionizačního napětí a rozpadu:
- Kompatibilní ionizátory: stacionární DC.
- Max. čas rozpadu: 16 sekund** max.
- Napětí pro testování max. rozpadu: ± 5 V.
Konektivita:
- Vstup: SMA konektor pro vzdálenou anténu.
- Výstup: RJ45 konektor pro eternetový výstup, dvoupoziční terminálový blok pro výstup na relé.
Obecné parametry:
- Alarm: bzučák.
- Displej: LCD.
- Rozměry: 83 x 57 x 52 mm.
- Hmotnost: 183 g.
** Čtení ionizačního napětí a rozpadu pod stejnými podmínkami nemusí vždy korelovat s monitorem nabitých desek. Monitor EM Aware nenahrazuje pravidelné testování ionizátorů a monitoru nabitých desek.

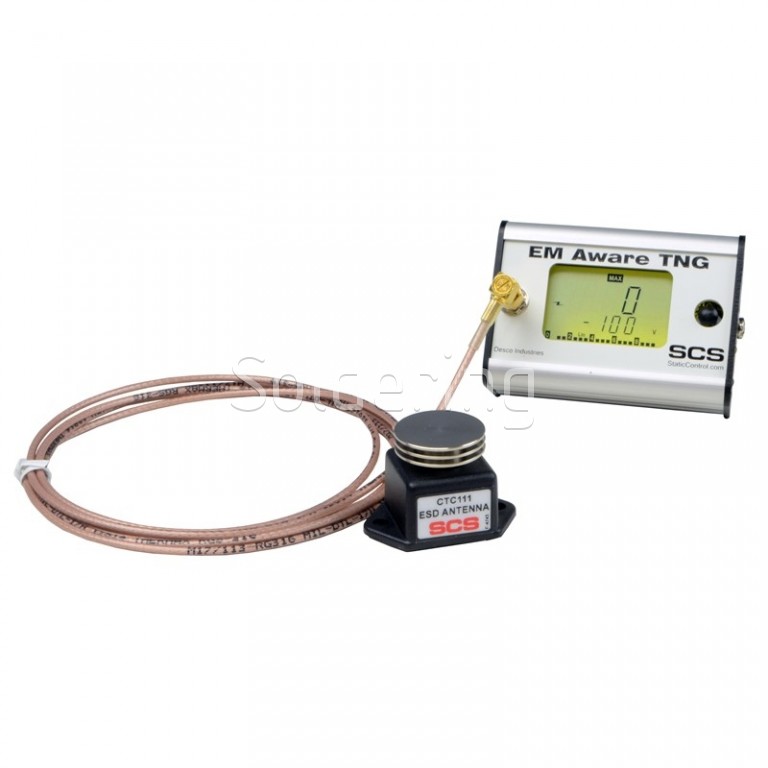

- 1 x EM Aware Monitor,
- CTC111-6FT anténa s 1,82 m dlouhým kabelem,
- 1 x uzemňovací kabel k monitoru (zelený a žlutý),
- 1 x napájecí adaptér, 7,5 VDC, s vyměnitelnými konektory,
-
1 x certifikát o kalibraci.
Technická data k porovnání Kontinuální monitor ESD událostí s Modbus výstupem, CTC034-031-5-WW
| Název parametru | Hodnota |
|---|---|
| Indikace naměřené hodnoty | optická, akustická |
| Výstup na relé | ne |
| RS485 | ano |
| Záznam do databáze (např. SQL) | ano |
| Identifikace / záznam osoby | není |
| Číselné zobrazení naměřené hodnoty | ano |
| Kalibrace | externím přístrojem |
| Pracuje samostatně (bez PC) | ano |
| Rozměry (š x h x v) | 83 x 57 x 52 mm |
| Hmotnost | 0.183 kg |
Technický list (EN) (2459 kB)
