Kontinuální monitor s analogovým výstupem WS Aware Monitor, CTC061-3-243-WW

• Nepřetržitý monitor uzemnění duální pracovní stanice.
• Průběžně sleduje integritu uzemnění dvou operátorů, dvou vodivých nebo disipativních ploch a dvou kovových nástrojů.
• Splňuje ANSI / ESD S20.20 v souladu s ESD TR1.0-01-01.
• Analogový výstup dat (4,2 mA).
• Rozhraní se systémy pro sběr dat, které přijímají vstupní signál 4,2 mA.
• Shromažďuje údaje o odporu a napětí operátora, odporu pracovní plochy, impedanci a EMI napětí kovového nástroje.
• Technologie zpracování digitálních signálů.
• Velmi nízké zkušební napětí (0,05 V).
• Detekce napětí na těle operátora.
• Alarm, pokud obsluha generuje nebo přichází do styku s napětím, které by mohlo být nebezpečné pro ESDS předmět.
• Monitorování EMI na kovových podkladech.
• Alarm, pokud uzemněné kovové nástroje vykazují vysokofrekvenční šum způsobující poškození el. přetlakem (EOS).

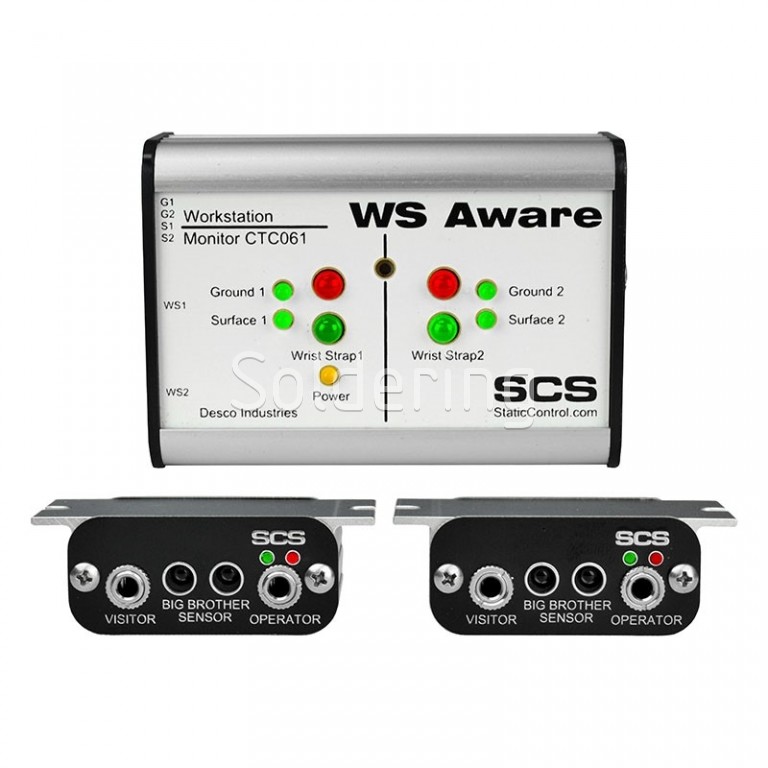

• Systém obsahuje monitor a dva vzdálené terminály.
• Monitor lze instalovat na úroveň očí.

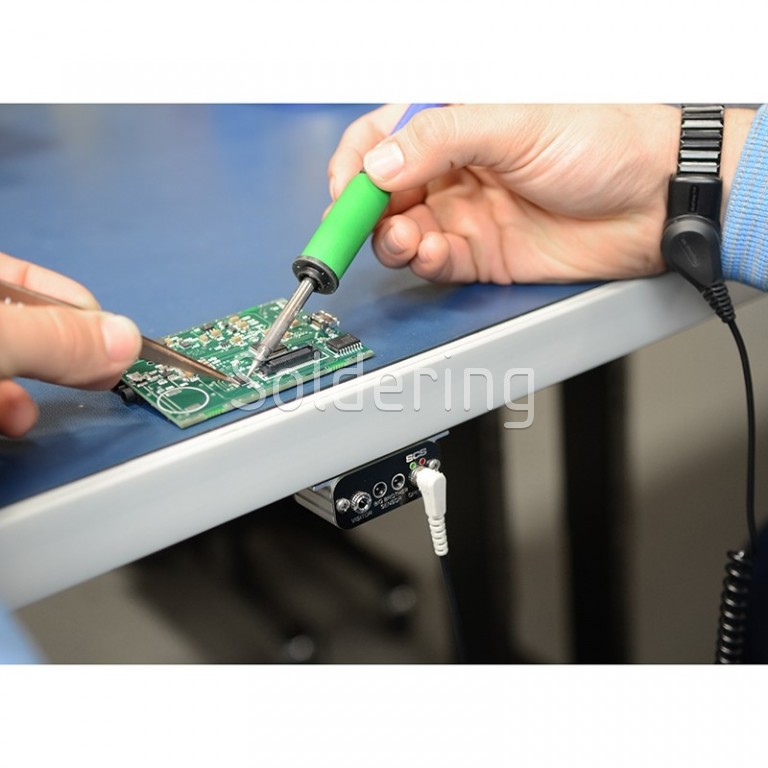

• Vzdálené terminály lze instalovat na požadované místo až do vzdálenosti 3 metry.
• Každý vzdálený terminál obsahuje monitorovanou zdířku pro operátory a nekontrolovanou zdířku pro návštěvníky.
• "Big Brother" senzor na vzdálených terminálech.
• Senzor "Big Brother" detekuje přítomnost operátora a spustí alarm, pokud není připojen zápěstní náramek.
• Senzor zabraňuje neuzemněné manipulaci s ESD citlivými součástkami.
• Používejte s dvouvodičovými zápěstními náramky.
• Vyměnitelná zdířka pro připojení záramků.
• Pomocí CTA245 náhradní desky se zdířkou můžete jednoduše a bez použití pájky vyměnit celou DPS desku se zdířkou.
• NIST kalibrováno.
• Napájecí adaptér 100 - 240 VAC s vyměnitelnými konektory (součástí balení).

Technická specifikace

Napájení:

• Napájecí adaptér: 100 - 240 VAC, 50/60 Hz.
• Výstup: 12 VDC @ 1,5 A.

Operátor:

• Zápěstní náramek: dvouvodičový, 3,0 mm.
• Počet zdířek (pro operátory): 2.
• Limit odporu: 10 MΩ.
• Limit napětí na těle: ± 2,5 VDC.
• Testovací napětí: 50 mV.

Pracovní plocha:

• Počet monitorovaných ploch: 2.
• Limit odporu: 1 GΩ.

Kovový nástroj:

• Počet monitorovaných nástrojů: 2.
• Limit impedance: 10 Ω.

Připojení:

• Analogový model: 4 - 20 mA.
• Relé model: 0 nebo 5 V.
• Digitální model: RS485.
• Data konektor: RJ45.

Ostatní parametry:

• Alarm: LED a zvukový.
• Rozměry monitoru: 81 x 57 x 33 mm.
• Rozměry vzdáleného terminálu: 61 x 21 x 29 mm.
• Hmotnost monitoru: 0,13 kg.
• Hmotnost vzdáleného terminálu: 0,05 kg.
