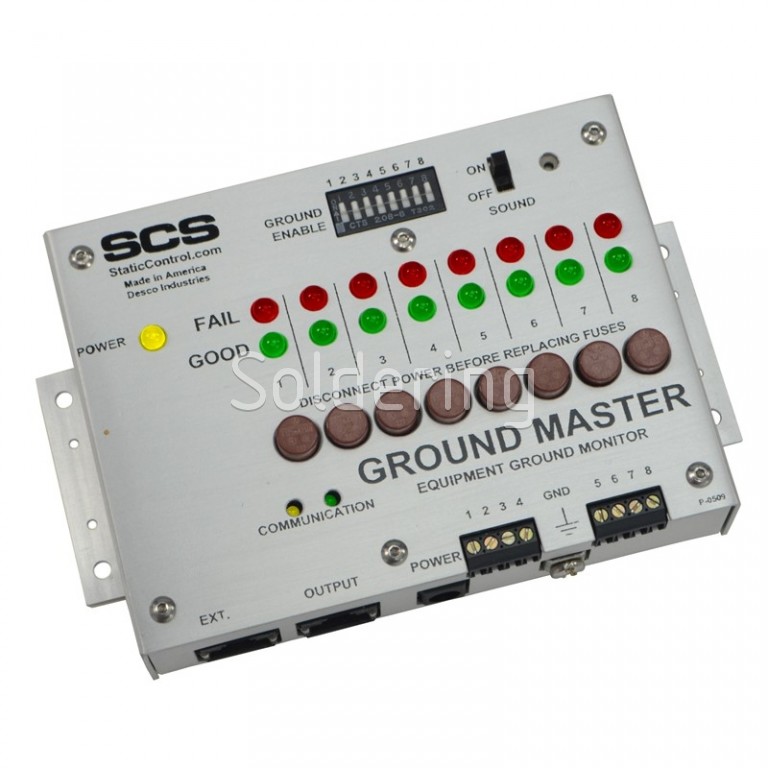

Kontinuální monitor uzemnění zařízení Ground Master Monitor, CTC065-5-WW
Obj. číslo:
101006405
Výrobce:
Kategorie:
Dostupnost:
3 týdny
přímý dovoz z Anglie
Cena:
21 491,00 CZK / ks bez DPH
26 004,11 CZK / ks vč. DPH
26 004,11 CZK / ks vč. DPH
◄
►
- Průběžně monitoruje impedanci uzemnění až osmi kovových nástrojů.
- Splňuje ANSI/ESD S20.20.
- Analogový výstup dat.
- Terminál optického relé.
- Páry se světly a alarmy pro větší viditelnost.
- Monitorování EMI na kovových podkladech.
- Alarm, pokud uzemněné koové nástroje vykazují vysokofrekvenční šum, který způsobuje poškození el. přetlakem (EOS).
- NIST kalibrováno.
Technická specifikace
Napájení:
- Napájecí adaptér: 100 - 230 VAC, 50/60 Hz.
- Výstup: 12 VDC @ 1,5 A.
- Polarizace výstupní zdířky: střední pozitivní.
- Výstupní zdířka: 5,5 mm O.D. x 2,1 mm I.D. x 9,5 mm L.
Kovové nástroje:
- Počet monitorovaných nástrojů: 8.
- Limit impedance: 10 Ω.
- Limit EMI napětí: 223 mV.
Konektivita:
- Vstup: 18 AWG terminál.
- Výstup: RJ45 konektor pro ethernet a výstup na relé.
Obecné parametry:
- Alarm: LED a bzučák.
- Rozměry: 92 x 28 x 114 mm.
- 1 x Ground Master Monitor,
- 1 x kabel uzemnění monitoru (zelený a žlutý),
- 4 x náhradní pojistky (250 VAC, 125 mA),
- 1 x kroužkový terminál,
- 1 x šroub 6-32 x 1/4",
- 1 x hvězdicová podložka,
- 1 x napájecí adaptér, 7,5 VDC, s výměnnými konektory (Severní Amerika, Velká Británie / Asie, Evropa, Čína),
-
1 x certifikát o kalibraci.
Technická data k porovnání Kontinuální monitor uzemnění zařízení Ground Master Monitor, CTC065-5-WW
| Název parametru | Hodnota |
|---|---|
| Indikace naměřené hodnoty | optická, akustická |
| Výstup na relé | ano |
| Záznam do databáze (např. SQL) | ano |
| Identifikace / záznam osoby | není |
| Komunikační protokol k dispozici | ano |
| Číselné zobrazení naměřené hodnoty | ne |
| Kalibrace | externím přístrojem |
| Pracuje samostatně (bez PC) | ano |
| Rozměry (š x h x v) | 90 x 140 x 30 mm |
| Hmotnost | 0.18 kg |
Technický list (EN) (2178 kB)
Volitelné příslušenství (1)
Zobrazení:
Obrázkové
Tabulkové
14 481,00 CZK / bez dph
ID programátor pro SMP zařízení, 770036
Modbus ID programátor určený pro zařízení používající SMP software. Programuje Modbus adresní číslo do EM Aware Monitoru, WS Aware Monitoru a Ground Master monitoru tak, že software SMT může lokalizovat a vyhledat každé zařízení.
