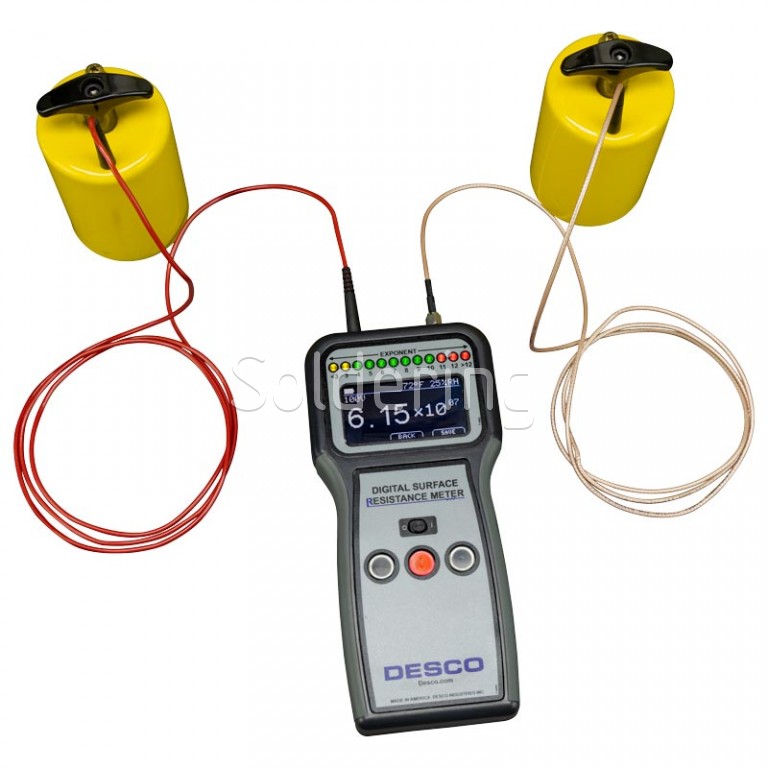

Měřič povrchového odporu, digitální, sada, 19290

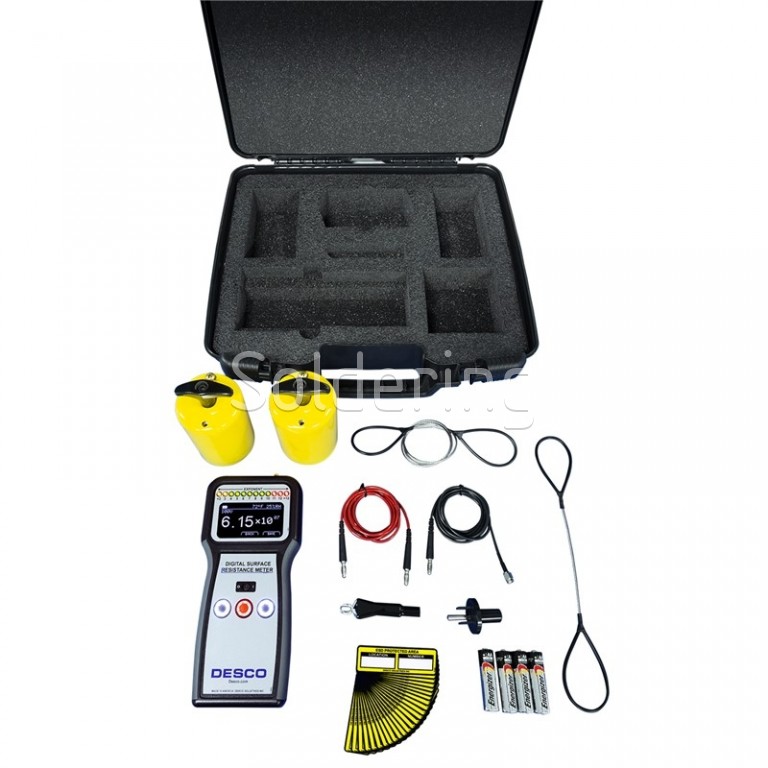

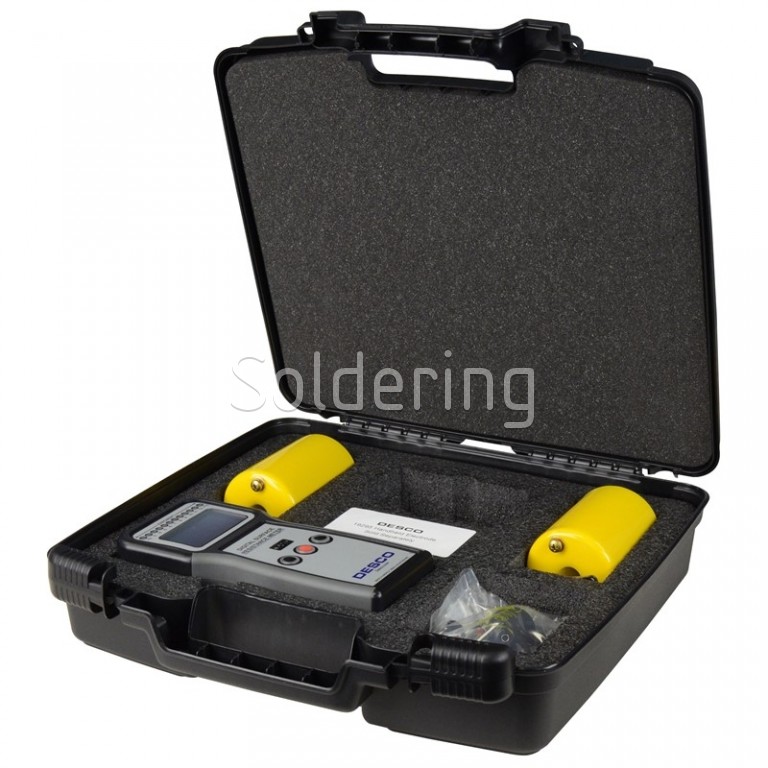

• Souprava digitálního měřiče povrchového odporu obsahující navíc měřicí kabely, elektrody a přenosný kufřík.

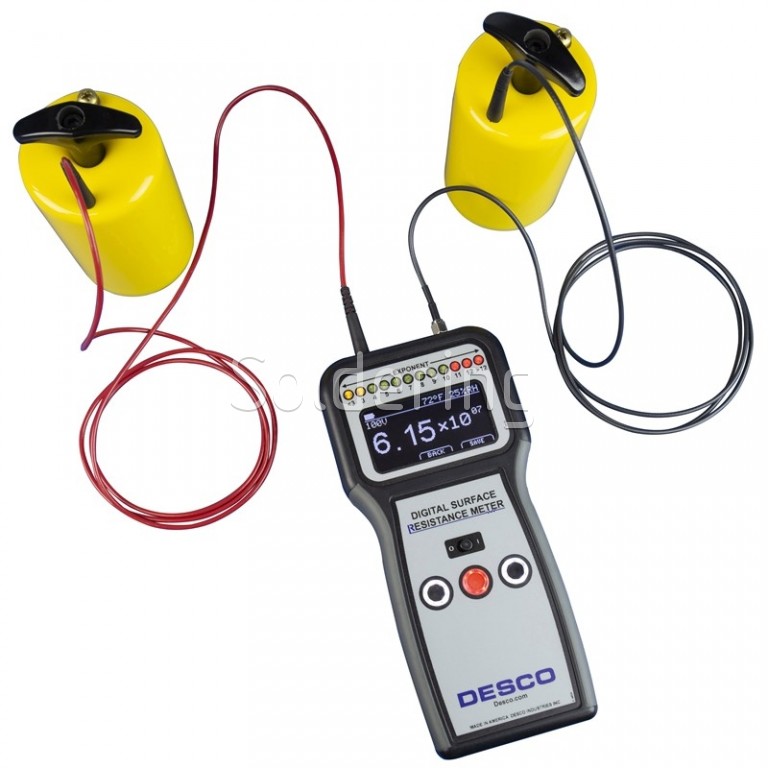

• Digitální měřič povrchového odporu je určen k měření odporu point-to-point (Rp-p) nebo povrchového odporu (Rg).
• V souladu s EN 61340-5-1 a IEC 61340-2-3.
• Rozsah odporu 10³ ~ 10¹² Ω.
• Zátěžové napětí 10V a 100V ± 5%.
• Elektrifikační perioda cca 15 sekund.
• Měří také okolní teplotu a relativní vlhkost vzduchu.

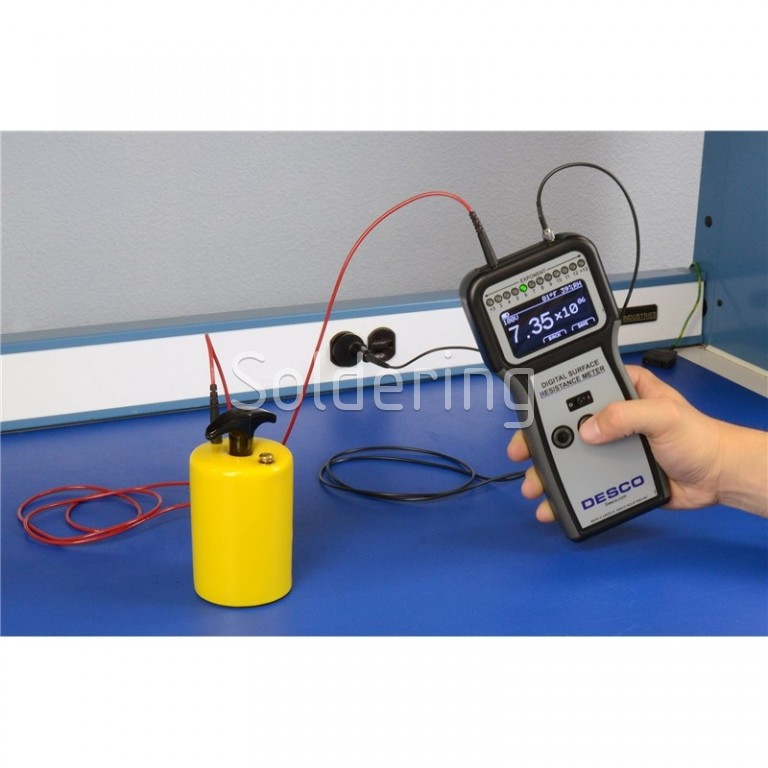

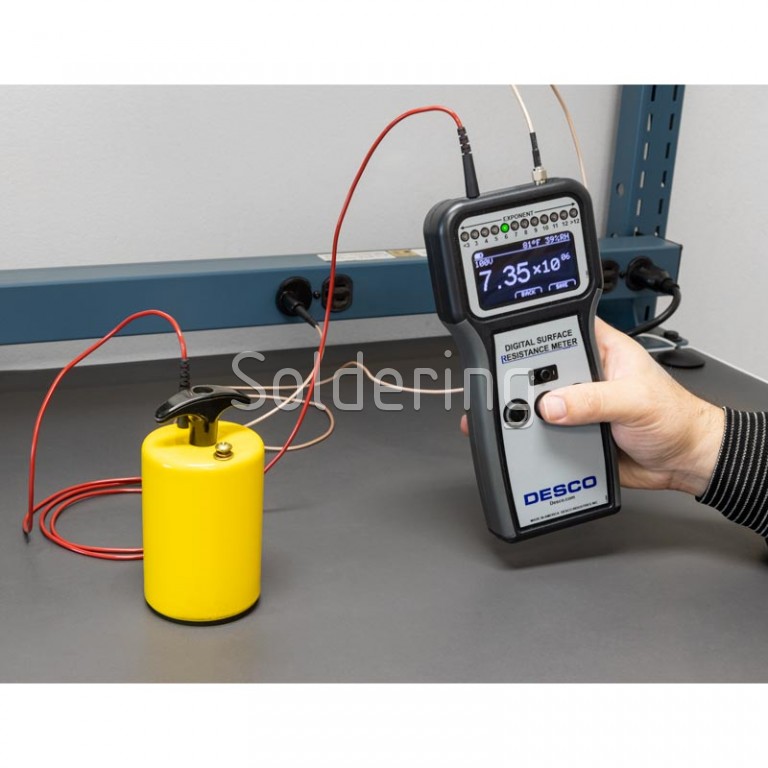

• Vnitřní odpor lze měřit pomocí jedné 2,2 kg elektrody a vodivé desky (není součástí dodávky).
• Velký OLED displej.
• Interní paměň pro max. 100 záznamů.

Velký OLED displej

• Zobrazuje hodnotu a exponent odporu, teplotu, relativní vlhkost a zkušební napětí.

Vnitřní paměť

• Ukládá a zobrazuje až 100 měření. Zachycuje odpor, teplotu, vlhkost a zkušební napětí.

Režim stability měření

• Nastavuje 15sekundovou periodu elektrifikace pro zkušební požadavky.

Vymezovače pro elektrody

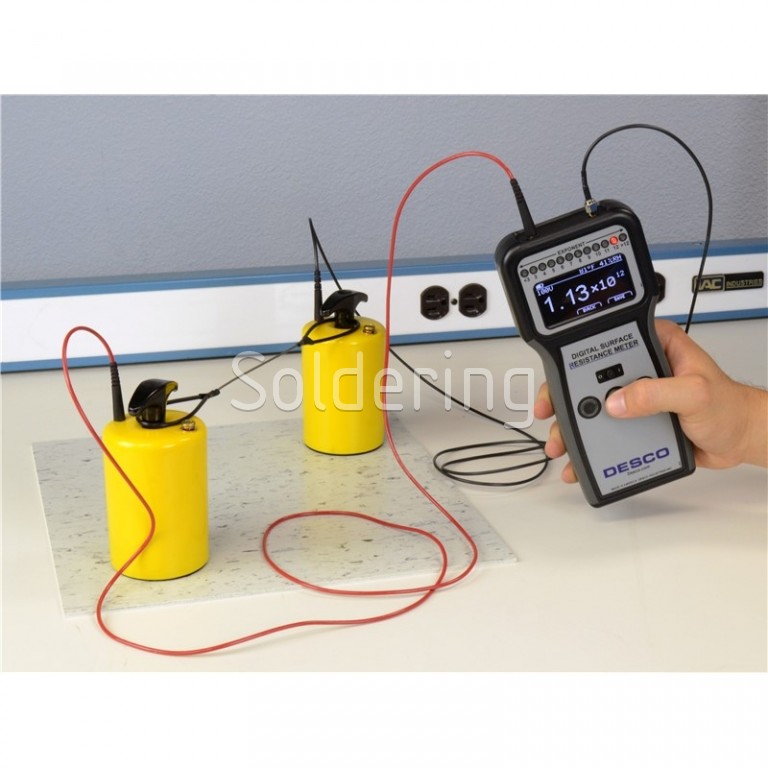

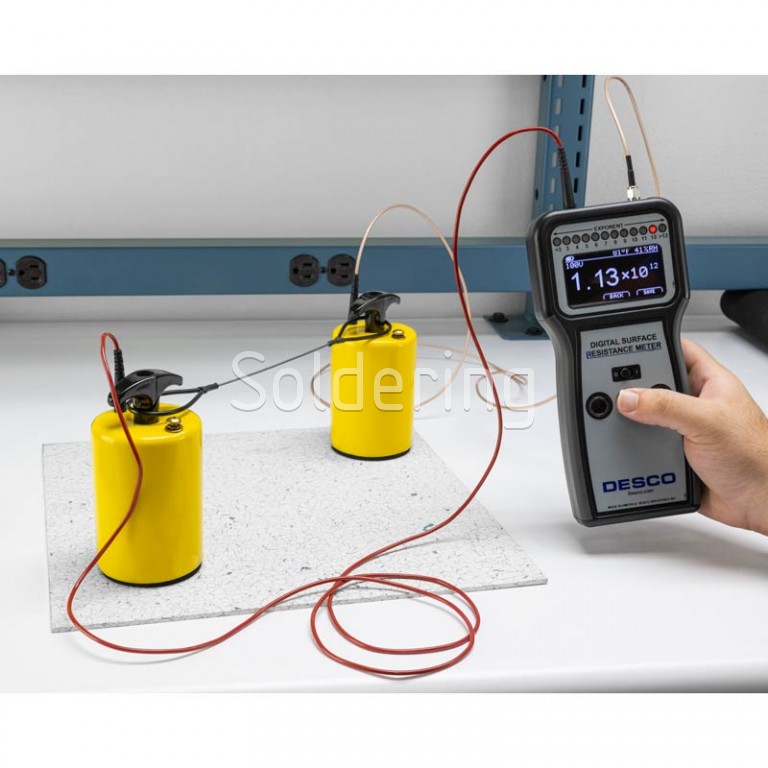

• Umístí elektrody 2,27 kg na vzdálenost 25 cm a 91 cm, podle požadavků na měření point-to-point odporu (Rtt) dle IEC 61340-2-3 a IEC 61340-4-1.

Štítky umístění měření (balení 25 ks)

• Označují a trasují oblasti a materiály s měřeným povrchovým odporem.

Souprava pro měření povrchového odporu pro digitální měření souladu

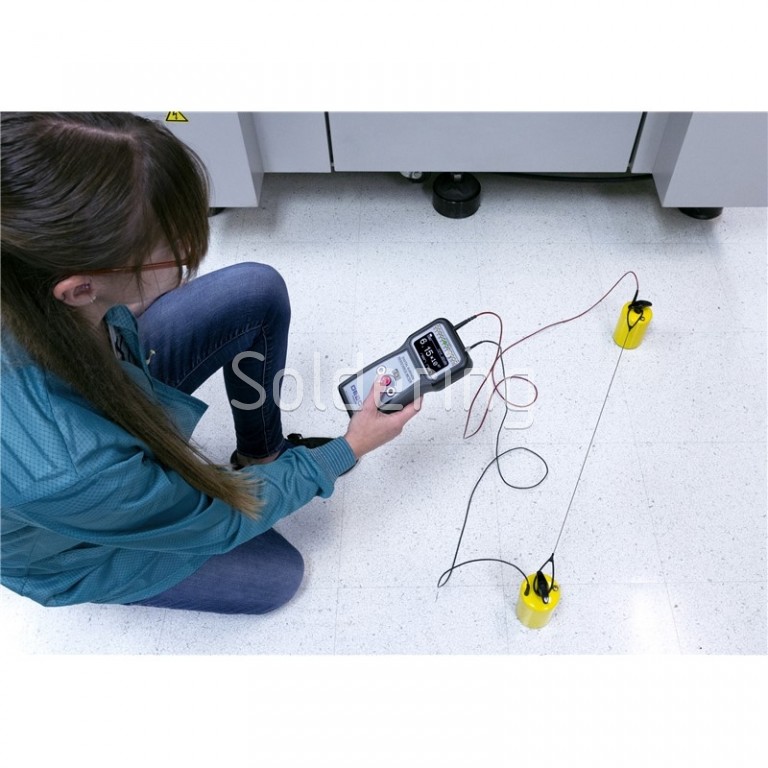

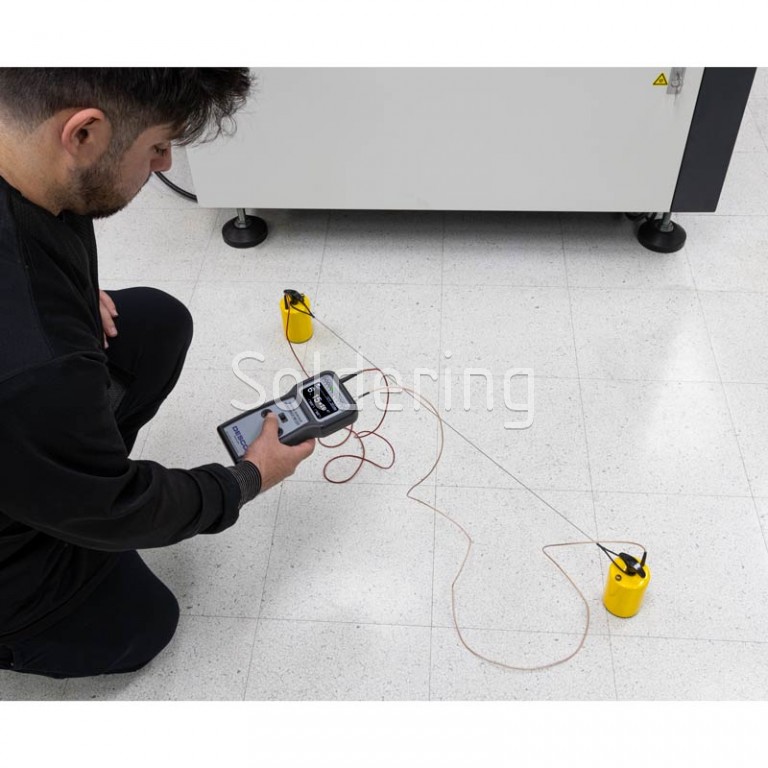

• Měří point-to-point odpor (Rtt) pracovních ploch, podlahových systémů, oděvů, obalů a dalších materiálů v souladu s IEC 61340-2-3 a IEC 61340-5-1.

Rozsah odporu: 1 x 10³ - 1 x 10¹²

• Určuje, zda je povrch disipativní, vodivý nebo izolační pro kontrolu ESD aplikací v elektronické výrobě nebo manipulačním prostředí.

Volitelné zkušební napětí

• Lze přepnout na vhodné zkušební napětí (10V pro testování < 1 x 10⁶ nebo 100V pro testování > 1 x 10⁶) v automatickém módu, nebo lze nastavit fixní napětí 10V v HOLD módu.

Kruhové elektrody jako součást příslušenství

• Měří povrchový odpor podle IEC 340-2-3, zkušební metoda uvedená v tabulce 3 v EN 61340-5-1.

Ruční elektroda jako součást příslušenství

• Splňuje požadavky na měření odporu podle IEC 61340-2-3, IEC 61340-4-1, ANSI/ESD STM2.1 a IEC 61340-4-5.

NIST kalibrace s certifikátem

• Kalibrace se schválenými postupy a návaznost na normy Národního institutu standardů a technologie.

Technická specifikace

• Rozsahy rezistance: 1 x 10³ - 1 x 10⁶ Ohmů (napětí 10V), 1 x 10⁶ - 1 x 10¹² Ohmů (napětí 100V).
• Přesnost: ± 10% (± 20% pro hodnoty odporu 1 x 10¹² a vyšší).
• Přesnost měření teploty: ± 10%.
• Přesnost měření relativní vlhkosti: ± 10 číslic.
• Napájení: 4 x AA alkalické baterie.
• Životnost baterie: cca 1 500 měření.
• Displej: OLED, 2,7" diag., rozlišení 128 x 64 px.
• Kapacita vnitřní paměti: 100 záznamů.
• Provozní teplota: 5 - 30°C.
• Rozměry měřiče: 100 x 210 x 32 mm.
• Hmotnost měřiče: 0,4 kg.
• Rozměry kufříku: 381 x 368 x 89 mm.
• Hmotnost soupravy: 5,9 kg.
• Externí elektrody: 2,27 kg, průměr 60 mm (odp. EN 61340-2-3).

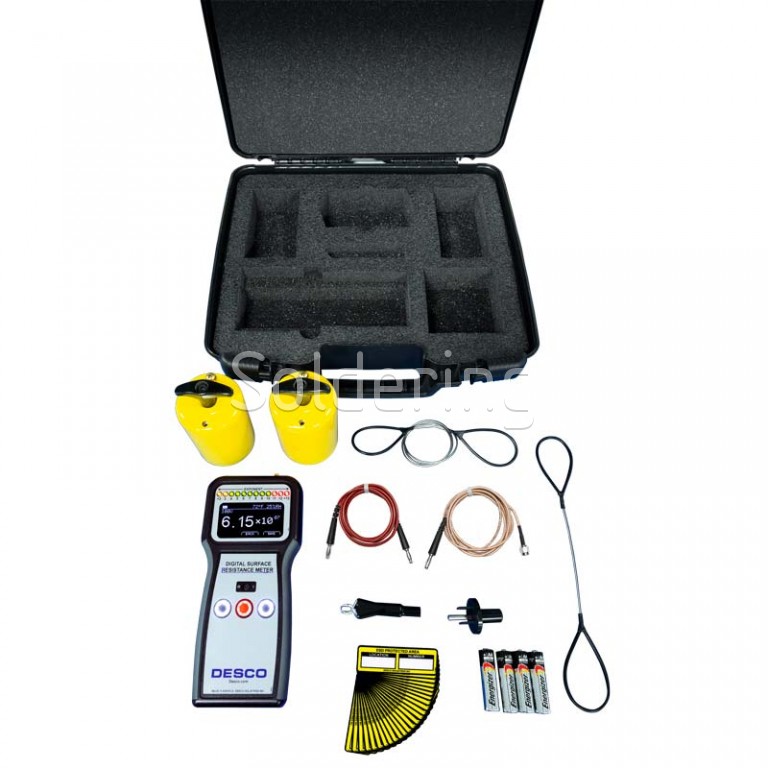

Souprava digitálního měřiče povrchového odporu obsahující navíc měřicí kabely, elektrody a přenosný kufřík.
