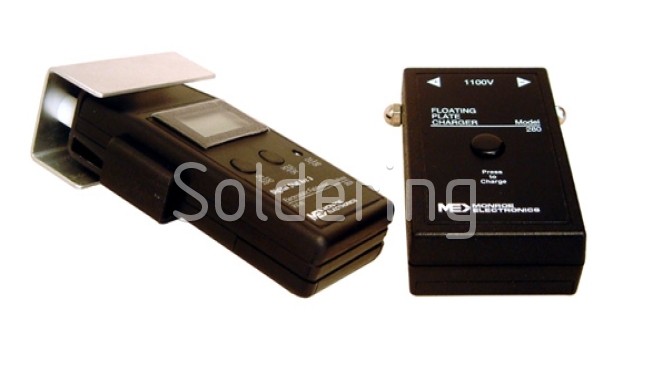

Systém nabité desky model 282CPS

• Systém nabité desky pro kontrolu funkce ionizátorů.
• Přenosný přístroj za nízkou cenu.
• Pro pravidelné ověřování ionizátorů vzduchu.
• Umožňuje testování stavu vyhovuje/nevyhovuje, rovnováhy a útlumu.

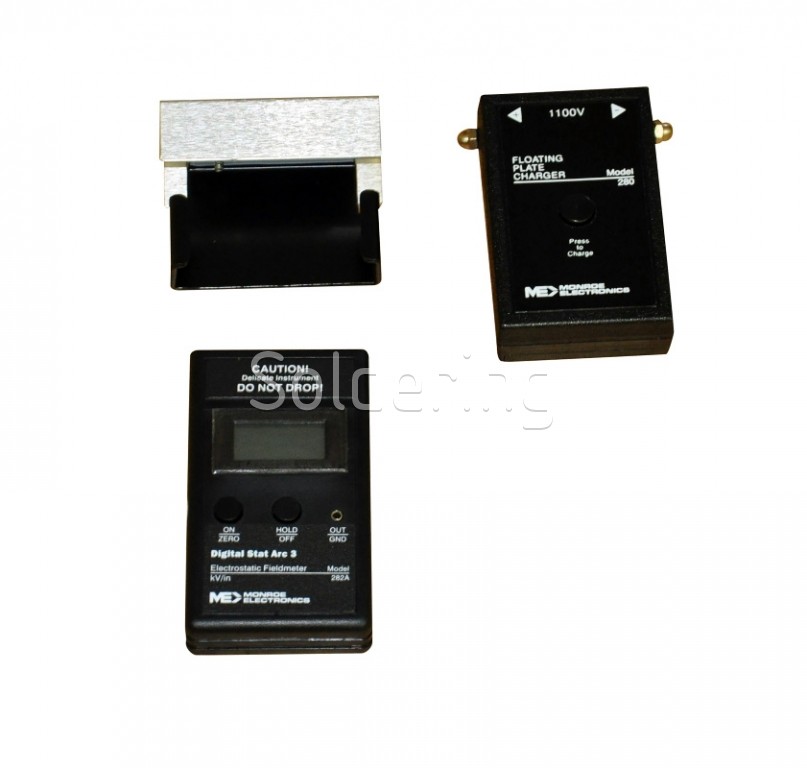

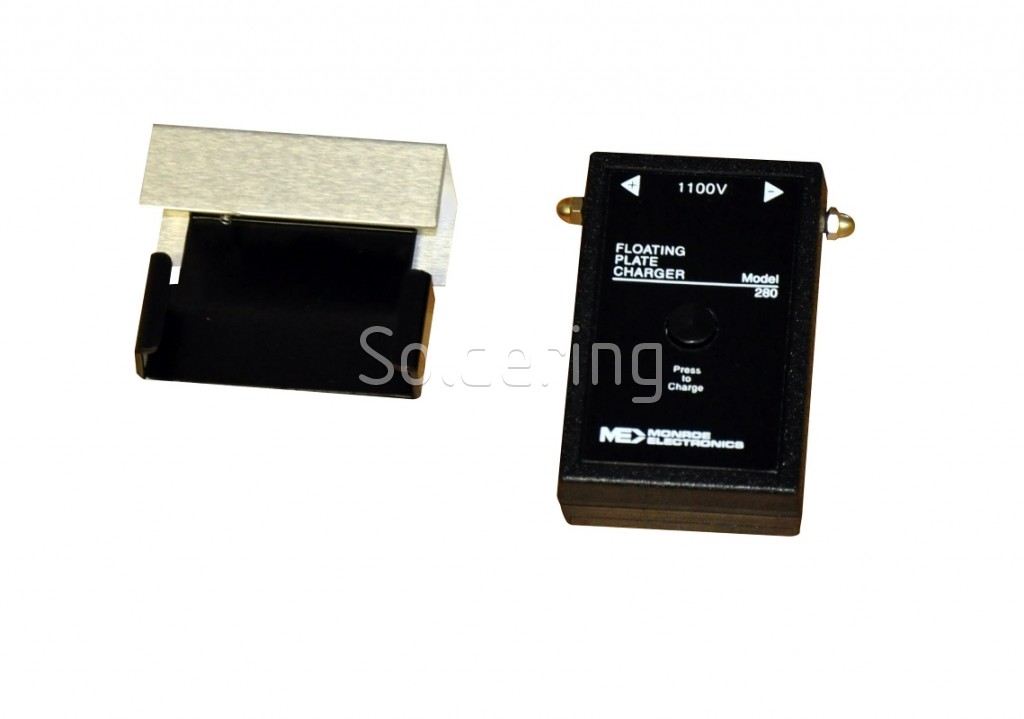

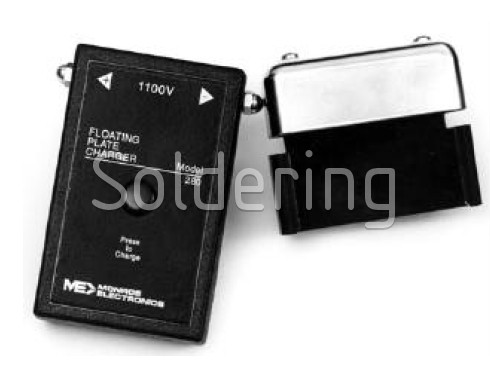

• Zahrnuje nabíječ s dvojí polaritou, adaptér a transportní pouzdro.
• Připojuje se k měřiči pole model 282A-1.

Rychlý, snadný a levný způsob kontroly funkce ionizátoru vzduchu

• Model 282CPS umožňuje praktickou kontrolu vašich ionizátorů před každou směnou.
• Tento systém je doplňkem měřiče pole 282A-1.

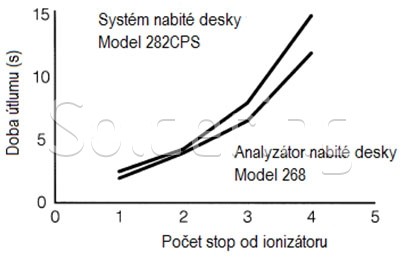

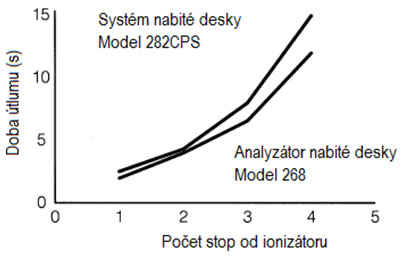

OVĚŘOVÁNÍ FUNKČNOSTI – Jak ukázaly zkoušky, přesnost měření rychlosti útlumu modelu 282CP je v úzké korelaci s požadavky analyzátoru nabité desky model 268, jež odpovídají normě asociace ESD č. 3.

Použití

Pomocí tohoto přístroje se můžete jednoduše přesvědčit, zda váš ionizátor pracuje správně. Provádí se tři následující testy:

A) Kontrola vyhovuje/nevyhovuje

1. Mimo proud ionizovaného vzduchu zapněte měřič pole model 282A-1 a zkontrolujte údaj „nula“.
2. Nasaďte sestavu desky na měřič pole model 282A-1.
3. Zvolte polaritu nabíječe uzemněním opačného vývodu. (Chcete-li zvolit „+“, uzemněte „-“.)
4. Pro nabití adaptéru desky jej uveďte do styku s příslušným vývodem nabíječe.
5. Umístěte měřič pole s deskovým adaptérem do proudu ionizovaného vzduchu. Údaj měřiče musí rychle klesnout z 1100 V na nulu.

Poznámka: Při provádění všech zkoušky je nutno nosit náramek, zajišťující řádné uzemnění.

B) Kontrola rychlosti útlumu

Proveďte kroky uvedené výše, avšak měřič pole připojte k zapisovači, nebo pomocí stopek změřte dobu, potřebnou k poklesu napětí z ± 1.00 kV na ± 0.10 kV.

C) Kontrola rovnováhy

Zapněte měřič pole s připojeným deskovým adaptérem. Namiřte jej do proudu ionizovaného vzduchu a zkontrolujte nulový údaj. Jakákoliv odchylka údaje indikuje nevyvážený ionizátor.

Technické papametry

• Kapacitní reaktance desky: 13 pF ± 2 pF.
• Rozsah desky: 0 ÷ ± 2 kV.
• Uzemnění desky: Prostřednictvím vodivého pouzdra měřiče 282A-1..
• Výstup: 1100 V ss, < 1 µA max..
• Výstupní svorky: „+“ / „-“.
• Baterie: 9 V.
• Životnost baterie: 40 hodin.
• Teplotní rozsah: +10 °C ÷ +30 °C.
• Relativní vlhkost: 10% ÷ 80%.
• Rozměry: 9,53 x 7,32 x 2,54 cm.
• Hmotnost: 79 g.

Kalibrace

Přístroj je před odesláním ze závodu kalibrován. Kalibraci je třeba opakovat jednou ročně, případně častěji, je-li to stanoveno ve smlouvě, nebo to vyžaduje strategie firmy. Přístroj je třeba rovněž znovu kalibrovat vždy po opravě, nebo bylo-li do něj nějakým způsobem zasahováno. Rádi vám provedeme opětnou kalibraci vašeho přístroje za přijatelnou cenu, případně vám na požádání poskytneme informace o kalibraci a postupech.
