Konfigurace osazovacího automatu SMD M70
Datum: 26.02.2024
|
Kategorie: Odborné vysvětlivky
| Osazovací automat SMD M70 Mechatronika umožňuje osadit DPS širokou škálou SMD. Páskové a tyčové podavače SMD lze výhodně a flexibilně měnit. Následují příklady konfigurace osazovacího automatu SMD M70 Mechatronika. |
 |
| Konfigurace A | Konfigurace B |
| Příklad konfigurace převážně s páskovými podavači SMD. | Příklad konfigurace páskových a tyčových podavačů SMD. |
 |
 |
|

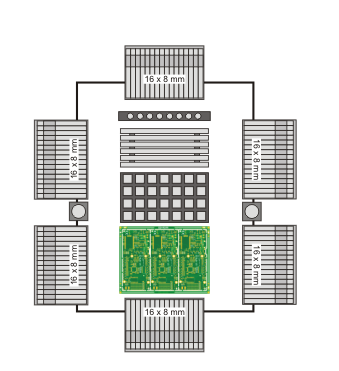

Konfigurace A:
|

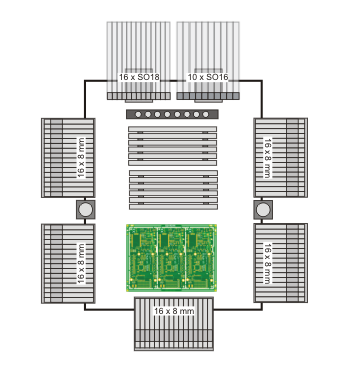

Konfigurace B:
|
|

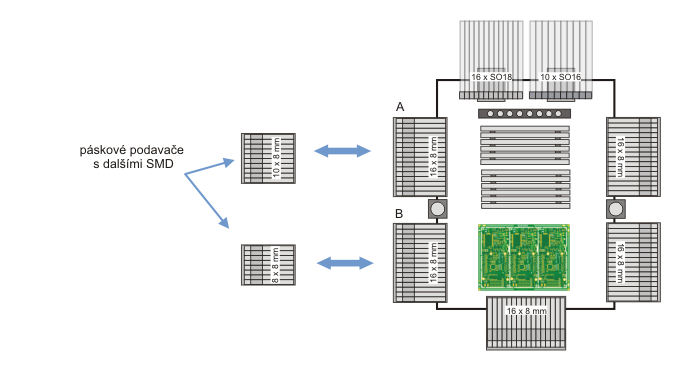

Konfigurace C V případech, kdy nám nestačí vyhraněné pozice pro podavače, je možné měnit podavače během osazování SMD. Cena jednoho páskového podavače je velmi nízká, a proto je výhodné mít v zásobě další bloky multi-páskových podavačů. Multi-páskové podavače A a B se zamění během osazování za jiné multi-páskové podavače. V nabídce jsou podavače 8x8mm a 10x8mm za velmi nízkou cenu. Tímto způsobem můžeme kapacitu bez problémů navyšovat. |
|
 |
|

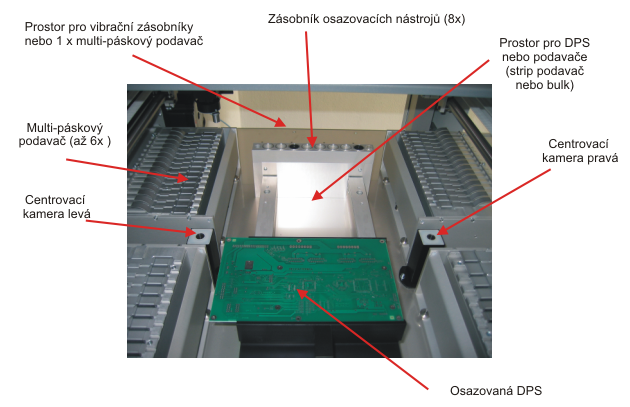

| Popis osazovacího prostoru automatu M70 | |
 |
|
 |
|
